液壓搗固機

液壓搗固機產品介紹

液壓搗固機采用新材質、新技術研制出的更新換代產品。液壓搗固機基本結構和原理仍然保留了老式搗固機的優點，即雙導柱框架、單缸升降方式。同時通過加大鎬掌下插深度，并采用增加導柱行程限位裝置等方法，使其既可在國內Ⅱ型、Ⅲ型混凝土軌枕線路上進行搗固作業、也可在國外各種混凝土軌枕和鋼枕線路上進行搗固作業。主要技術性能高于老式搗固機。

液壓搗固機適用范圍

液壓搗固機即適用于不同型號鋼軌及混凝土軌枕線路大、中修清篩作業后的搗固作業；又適用于新建線路道床石碴的搗固作業。液壓搗固機性能優越，結構合理，安全可靠，作業效率高，完全滿足了鐵路道碴搗固作業的需要。

液壓搗固機性能參數

液壓搗固機可根據用戶的實際需求配備不同動力源：1、電動機2、風冷柴油機3、水冷柴油機4、汽油機

動力：

（1）Y132S-2型電動機：

額定功率5.5kW

轉數2880轉/分

電壓380V（50Hz）

（2）186F型柴油機

功率6.3kW

轉數3600轉/分

（3）SF190型柴油機

功率7kW

轉數2300轉/分

（4）GX270型汽油機

功率6.6kW

轉數3600轉/分

2、液壓系統工作壓力5～6MPa

3、震動頻率60～67Hz

4、激振力：22kN

5、最大下插力16kN

6、夾實力6.5kN×2

7、下插深度110mm±10mm（軌枕底面以下）

8、生產效率≥260根/（組＆#8226;小時）

9、重量

電動機：350kg

風冷柴油機：397kg

水冷柴油機：455kg

汽油機：300kg

10、外形尺寸：

電動機：1300mm×750mm×1600mm

風冷水冷柴油機：1300mm×750mm×1600mm

汽油機：1390mm×750mm×1600mm

11、作業形式：

（1）單側下道二臺為一組，適用復線或單線路肩較寬地段。

（2）雙側下道二臺為一組，適用單線路肩較窄地段。

12、走行架軌距：1435mm（特殊需要提貨要說明）

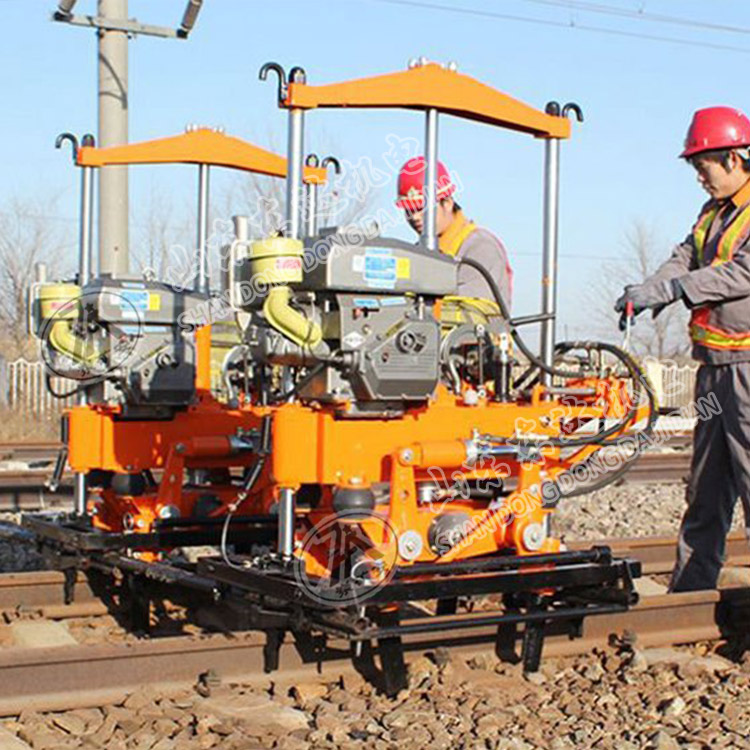

液壓搗固機實物圖
