艙室氧氣呼吸器

艙室氧氣呼吸器介紹

艙室氧氣呼吸器又稱隔絕式壓縮氧呼吸器。呼吸系統與外界隔絕，儀器與人體呼吸系統形成內部循環，由高壓氣瓶提供氧氣，有氣囊存儲呼、吸時的氣體。主要適用于礦用、化工、隧道、和高層建筑等在有毒、有害氣體、缺氧的災害環境搶險救災、搜索探查工作中佩帶使用。

艙室氧氣呼吸器工作原理

佩帶人員從肺部呼出的氣體，由面罩、三通、呼氣軟管和呼氣閥進入清凈罐，經清凈罐內的吸收劑吸收了呼出氣體中的二氧化碳成分后，其余氣體進入氣囊；另外，氧氣瓶中貯存的氧氣經高壓導管、減壓器進入氣囊，氣體匯合組成含氧氣體，當佩帶人員吸氣時，含氧氣體從氣囊經吸氣閥、吸氣軟管、面具進入人體肺部，從而完成一個呼吸循環。在這一循環中，由于呼氣閥和吸氣閥是單向閥，因此氣流始終是向一個方面流動。

艙室氧氣呼吸器供養方式

（1）定量供氧。呼吸器以1.1L/min-1.3L/min的氧氣流量向氣囊中供氧，可以滿足配戴人員在中等勞動強度下的呼吸需要。

（2）自動補給供氧。當勞動強度增大，定量供氧滿足不了佩帶人員需要時，自動補給裝置以大于60L/min的流量向氣囊中自動補給氧氣，氣囊充滿時自動關閉。

（3）手動補給供氧。當氣囊中聚集廢氣過多而需要清除或自動補給供氧也不能滿足需要或發生故障時，可以采用手動補給供氧。

艙室氧氣呼吸器技術參數

呼吸量：30L/min

呼氣阻力：≤600pa

吸氣阻力：(0-600)pa

定量供氧量：(1.4-1.8)L/min

自動補給供氧量≥100L/min

手動補給供氧量≥100L/min

自動補給閥（需求閥）開啟壓力：（10-245）Pa

吸氣中二氧化碳濃度（呼吸量30L/min）：≤1%

吸氣中氧氣濃度≥21%

額定防擴時間：4小時（中等勞動強度下，大于等于4小時）

氧所瓶額定工作壓力：20PMa

氧氣瓶容積：3.0L

氧氣貯量:600L

氫氧化鈣量：2.1kg

產品質量(不包括藍冰CO2吸收劑及氧氣)：12kg

外形尺寸:580*430*190(mm)

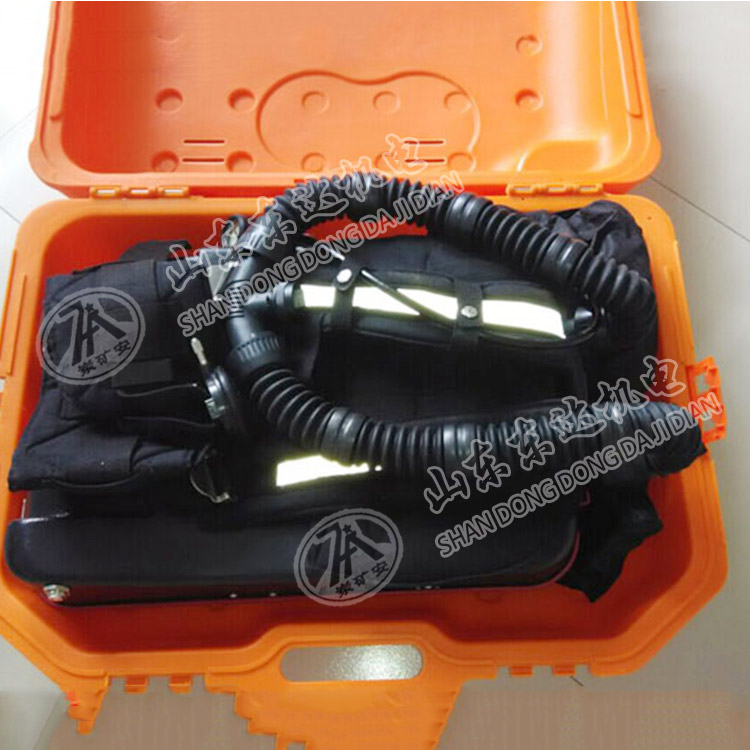

艙室氧氣呼吸器實物圖
