ZYJ(A)型礦井壓風自救裝置

ZYJ(A)型礦井壓風自救裝置概述

ZYJ(A)型礦井壓風自救裝置主要用于礦井下救災防護，當?shù)V井下發生事故或出現有害氣體造成工作人員不能正常呼吸時，工作人員可就近進入自救裝置處避災，通過該自救裝置輸送的新鮮空氣，使避災人員能長時間呼吸輕松，達到安全避災、穩定工作情緒的目的，一般情況下井下安裝自救裝置的個數不得少于井下全員的三分之一。

ZYJ(A)型礦井壓風自救裝置具有對壓風氣體進行減壓、消聲、流量調節，過濾油水等功能，具有安裝方便，美觀大方，使用壽命長，噪音低，空氣清新衛生等特點。ZYJ型壓風自救裝置還具有不影響使用人員視線，使用人員可在一定范圍內工作活動，在等待中可以靜坐或睡覺的優點，解決了老式壓風自救器在使用過程中，工人把頭伸進風筒布袋遮擋視線，不能了解周圍環境的變化，從而產生情緒焦慮，影響自救等問題。

ZYJ(A)型礦井壓風自救裝置主要技術參數

系統供氣壓力： 0.3～0.7MPa

呼吸器調節壓力范圍：0.05～0.1MPa

呼吸器供氣量范圍： 30～55L/min

供氣方式： 地面系統供氣或單獨泵站供氣

噪聲： ≤85dB(A)

操作方式： 手動快速供氣

防護方法： 防護口罩

外形尺寸（L×W×H）：800㎜×430㎜×170 ㎜

重 量：15kg

ZYJ(A)型礦井壓風自救裝置構造及工作原理

ZYJ(A)型礦井壓風自救裝置是一種新型的隔絕式氣體呼吸防護裝置，本裝置一箱六組，能同時提供六人使用，達到互相照顧的效果。

ZYJ(A)型礦井壓風自救裝置組成

由箱體、安裝板、進氣管、門鎖、呼吸器（多組）等組成，箱體、安裝板、進氣管采用不銹鋼制造而成。呼吸器安裝于箱體內，呼吸器由調節閥、減壓過濾閥、彈簧軟管、輕型呼吸面罩等組成。減壓過濾閥過濾空氣中的雜質、水和油質、降低壓風噪音，能精確調整控制供氣壓力，使工人呼吸無阻礙、暢通舒適。

ZYJ(A)型礦井壓風自救裝置采用輕型呼吸面罩直接帶在嘴上進行呼吸，且通過彈簧軟管連接，不影響使用人員視線，彈簧軟管可自由伸縮，使用人員能在彈簧軟管可伸縮范圍內自由活動。

ZYJ(A)型礦井壓風自救裝置供氣一般采用礦井壓風管路。

ZYJ(A)型礦井壓風自救裝置使用操作

1、按下門鎖開關⑩，打開箱門⑧。

2、拿起輕型呼吸面罩①帶在嘴上，打開對應的調節閥④即可，根據需要可用調節閥調節供氣量大小。

3、使用時當濾氣瓶③-2中的水超過水位上限時，應進行排水。排水方法：向上推排水柱③-1，水立即排出，排水完畢后，放開排水柱將其復位，排水結束。

4、供氣壓力調整，通過減壓過濾器③調節供氣壓力。調節方法：將調壓旋扭③-4向上拉起，順時針?lè)较蛐D(zhuǎn)，壓力上升，逆時針?lè)较蛐D(zhuǎn)，壓力下降，壓力數值有壓力表③-3顯示，調整至所需壓力，將調壓旋扭按下呈上鎖狀態。

5、使用后關閉調節閥④，將各組呼吸器有序放入箱體內，關好箱門。

ZYJ(A)型礦井壓風自救裝置檢修與維護

1、定期（每天）檢查箱體內的各組呼吸器是否有序放置，不得雜亂無章。

2、檢查各氣路、連接管件有無漏氣現象，如有應進行密封處理，如零部件破損應更換新件。

3、檢查安裝連接緊固件是否緊固，如松動須緊固牢靠。

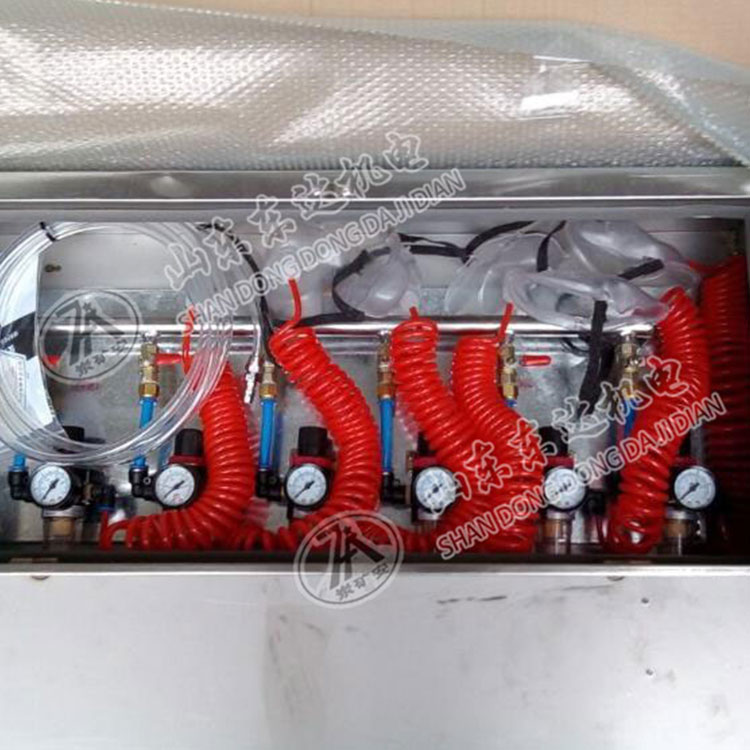

ZYJ(A)型礦井壓風自救裝置實物圖
